1. progettazione del sensore di temperatura
La progettazione del sensore dipende dal tipo di misurazione e dal campo di applicazione:
- Sensore a inserzionePer la misurazione della temperatura al cuore di liquidi o solidi.
- Sonda a vitePer la misurazione in mezzi liquidi o gassosi, ad esempio nella tecnologia di riscaldamento.
- Sensore a cavo: Utilizzo flessibile per un'ampia gamma di applicazioni.
- Sensore di superficiePer misurare la temperatura delle superfici.
- Sensore a contatto con il tuboPer la misurazione indiretta della temperatura dei tubi.

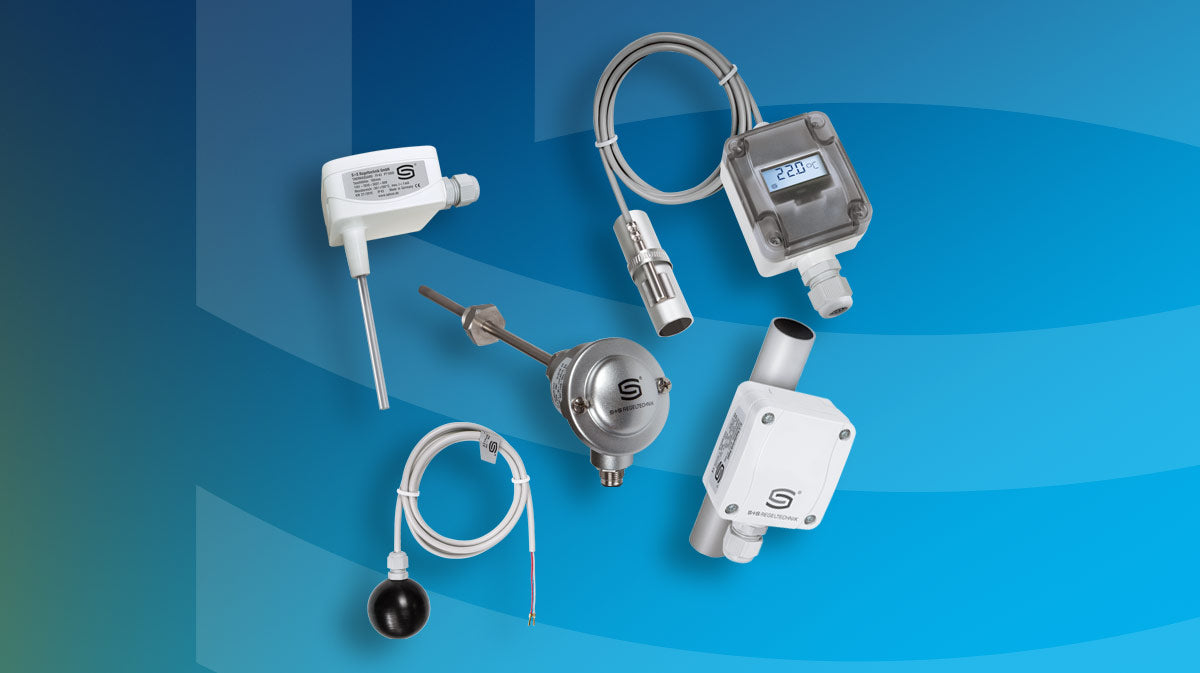

S+S Regeltechnik vi offre 4 o 5 di questi tipi di sensori: Sensori a vite, sensori a cavo, sensori di superficie e sensori a contatto con i tubi.
2. Tipo di sensore
A seconda delle esigenze, è possibile utilizzare diversi tipi di sensori:
- Pt100/Pt1000Misura precisa, ideale per le applicazioni industriali.
- NTC: Economico e con risposta rapida, adatto, tra l'altro, agli elettrodomestici.
- Termocoppie: Per temperature elevate e tempi di risposta rapidi.
La figura mostra le curve caratteristiche di diversi sensori a scopo illustrativo. In questo caso, il grafico di sinistra mostra la curva caratteristica di un sensore PT100 e PT1000. Il grafico a destra mostra i sensori NI1000 e NI1000 TK5000.
3. cavo del sensore (sensore di temperatura a cavo)
Anche in questo caso, esistono diversi tipi di cavo che vengono utilizzati a seconda dei requisiti. Si differenziano principalmente per il materiale del cavo e per la temperatura minima/massima corrispondente:
- PVCLiYY 2x0,25mm²: -35...+105°C/ -31...+221°F
- SiliconeSiHF 2x0,25mm²: -50...+180°C/ -58...+356°F
- PTFE2x1,0 mm²: -50...+250°C/ -58...+482°F
- Fibra di vetro, 2x0,25 mm²: -50...+350°C/ -58...+662°F
4. mezzo di misura e intervallo di temperatura
Tenere conto del mezzo in cui deve avvenire la misurazione (aria, liquido, gas) e dell'intervallo di temperatura richiesto:
- Aria: Sensore di temperatura ambiente ed esterna.
- Liquido: sensori a vite e a immersione.
- Alte temperature: termocoppie.
5. connessione meccanica
Assicurarsi che il sensore possa essere integrato meccanicamente in modo corretto nel processo. Selezionare la dimensione della filettatura, la lunghezza e il diametro del manicotto appropriati.
6. condizioni ambientali (classe di protezione IP)
Considerare le condizioni ambientali quali pressione, umidità, polvere e influenze chimiche. Selezionare i materiali e le classi di protezione adeguati (ad esempio, le classi di protezione IP).
